多效蒸发器

应用领域

多效蒸发器应用于石化、制药、生物、食品等领域，将溶液加热至沸腾，使部分或全部溶剂汽化移除，以获得浓缩液、结晶或回收溶剂。多效蒸发器是蒸发器的一种节能工艺设备，以节约蒸汽的消耗为目的。

实施过程

多效蒸发器是由多台（套）单级蒸发器串联而成，每级称为效，末效接冷凝器和真空泵。多效蒸发器的后效利用前效蒸发出的二次蒸汽作为热源，后一效的加热器同时是前效的冷凝器。因末效采用循环水作为冷源，温度及压力，而前效以后效物料为冷源，所以前效蒸发器温度和压力略高，多效蒸发器的蒸发压力和温度逐效下降。

节能原理

多效蒸发器仅效消耗新蒸汽，后面各效的蒸发均是回收利用前效蒸发出的二次汽作为热源。因蒸发出的二次蒸汽得到了多次重复利用，多效蒸发器的总蒸发量可达数倍于新鲜蒸汽消耗量。

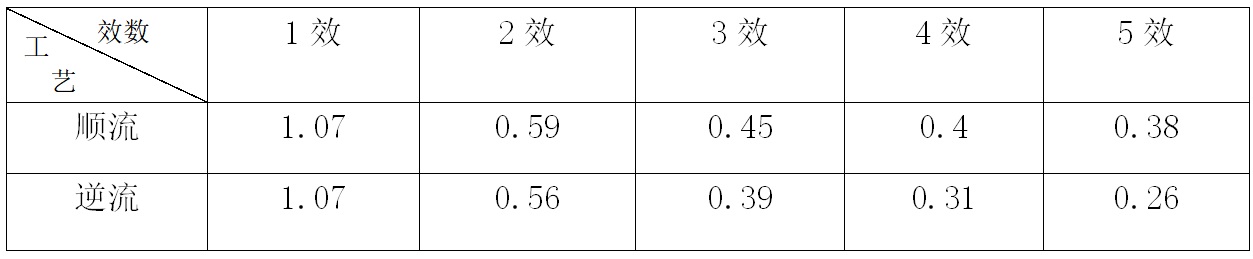

蒸汽理论消耗

（单位：t蒸汽/t水）

多效蒸发系统特点

1、多效蒸发器以新蒸汽为热源，效数越多热量消耗越少。

2、多效蒸发器的实现形式常见有单效蒸发器、双效蒸发器、三效蒸发器、四效蒸发器、五效蒸发器、六效蒸发器...

3、可采用导热油或溶盐为热源，以满足高沸点蒸发工况

4、应用范围广，设备形式多样，依不同物料工况设计不同形式的蒸发器，以满足不同的工艺要求。
